大赛璐利用过醋酸的氧化反应，生产和销售ε-己内酯以及以ε-已内酯为基础的分子量从500-4000的低聚物多元醇和高聚物多元醇，广泛应用于聚氨酯弹性体，胶黏剂，涂料等领域。



ε-己内酯PLACCEL M

PLACCEL M基于其优良的化学反应活性，可以用于改性各种树脂和有机化合物，来提高相容性，溶解性，柔韧性及反应活性。



聚己内酯二元醇

PLACCEL 200系列是聚己内酯二醇。与聚醚型二醇相比，具有更好的耐候性、耐热性；与一般的己二酸型聚酯二醇相比，具有更好的耐水性。

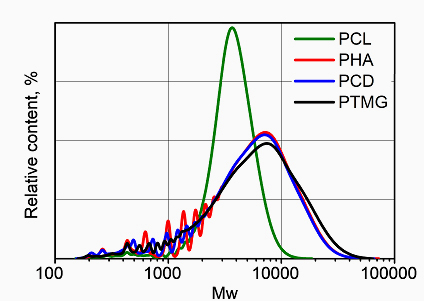

PLACCEL 200N系列的特征是分子量分布窄，制成的聚氨酯弹性体具有高耐磨耗性、低压缩永久形变，所以适合用于密封材料、胶辊等。此外，由于低分子量残留少，制成的聚氨酯弹性体不会出现“粉化”现象。



典型用途

• 分子量分布窄，制备的聚氨酯耐磨性好，压缩永久形变低，成型周期短，动态性能优异
• 酸值低，金属催化剂残留少，制备的聚氨酯具有改善的耐水解性和优异的耐黄变性能



产品特点

• 聚氨酯胶辊，辊轮；
• 聚氨酯密封件；
• 聚氨酯筛板；
• 皮革面层树脂/表处剂

主要产品规格

品名	分子量	外观 （常温）	羟基值 （KOHmg/g）	酸值 （KOHmg/g）	粘度 （mPa?s/75℃）
210N	1000	蜡	113.2	0.13	85
210CP	1000	蜡	112.8	0.16	80
220N	2000	蜡	56.1	0.10	240
220CPT	2000	蜡	56.6	0.02	245
230N	3000	蜡	37.1	0.13	490
240	4000	蜡	28.5	0.07	1550
T2205T	2000	蜡	54.3	0.04	220

液体聚己内酯二元醇

产品列表

品名	分子量	外观 （常温）	羟基值（KOHmg/）	酸值（KOHmg/）	粘度（mPa?s/25℃）	应用
L220AL	2000	液体	56.8	0.20	8430	涂料
220EB	2000	液体	56.8	0.24	21090	胶黏剂
220EC	2000	液体	56.5	0.004	13070	胶黏剂

典型用途

• L220AL主要用于涂料和油墨领域，具有较好的耐磨性
• 220EB和220EC在塑料和金属上有优异的粘接性和粘接强度，广泛用于消费电子和新能源汽车等领域

聚己内酯多元醇

产品列表

品名	官能度	分子量	外观 （常温）	羟基值 （KOHmg/）	酸值 (KOHmg/)	粘度（mPa?s/25℃）	应用
205U	2	530	液体	211.9	0.10	310	UV树脂
205H	2	530	糊	213.4	0.10	880	涂层
303	3	310	液体	541.3	0.50	1770	扩链剂
305	3	550	液体	305.6	0.50	1280	环氧增韧
308	3	850	糊-液体	195.3	0.38	1400	涂料
320	3	2000	蜡	85.4	0.29	280/75℃	PUD
410	4	1030	液体	217.8	0.56	270/60℃	涂料

聚己内酯多元醇F系列：高柔韧性的己内酯（甲基）丙烯酸酯

高柔韧性的己内酯（甲基）丙烯酸酯可以代替HEA/HEMA合成聚氨酯-丙烯酸酯（PUA），也可以作为丙烯酸单体，直接添加到光、热固化体系中，改善体系柔韧性。



R=H PLACCEL FA （丙烯酸酯类）

R=CH3 PLACCEL FM （甲基丙烯酸酯类）

产品列表

品名	分子量	外观 （常温）	羟基值 （KOHmg/g）	酸值 (KOHmg/)	粘度（mPa?s/25℃）	MEHQ(ppm)
FA1	230	液体	244	3.51	30	5000
FA2D	344	液体	163.1	2.50	80	500
FM2D	358	液体	154.5	2.44	70	500
FM3	472	糊	116.2	1.95	130	1000

热塑性高分子量聚己内酯

主要产品规格

品名	分子量	外观 （常温）	羟基值 （KOHmg/g）	酸值 (KOHmg/g)	粘度 50%二甲苯溶液（mPa?s/25℃）	熔点 （℃）	Tg (℃)
H1P	10000	粉体	12.3	0.18	770	60	-60

潜在应用

• 热熔胶增粘树脂
• 塑料助剂（增韧，改善流动性）
• 医疗可降解材料
